SCADA（管網監控和數據采集系統）依托于基于計算機控制和通信網絡的遙測、遙訊、遙控、遙調技術，主要功能是用于對大范圍的遠程場站、管網監測點、工商用戶和居民用戶進行監控，包括對各站點數據的實時采集、設備狀態的實時監測以及對遠端設備的調節和控制等。
　　SCADA系統最終目標是為實現對燃?xì)庀到y(tǒng)的進氣、計量、輸配、調壓全過程的監控、管理和調度，能實現生產信息、管網狀況的自動化收集、分類、傳送、整理、分析、和存儲，為管網輸配的優化調度、故障分析、輔助決策提供科學的手段。

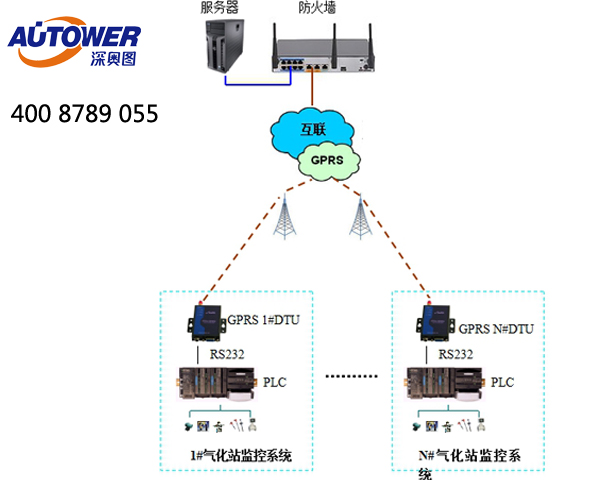

燃?xì)釹CADA系統架構、功能及建設規劃（附SCADA系統結構圖）

　　SCADA系統架構及功能：

　　1、燃?xì)釹CADA系統架構
　　SCADA系統主要由調度中心、遠程終端站（包括站控系統和監測點）、通信系統組成。
　　(1)調度中心是由SCADA服務器、操作員工作站、工程師工作站、通信處理機等構成。調度中心完成采集數據的處理、顯示、入庫以及與燃?xì)夤酒渌到y(tǒng)的信息集成。
　　(2)遠程終端站包括門站、各級調壓站，CNG站、LNG站、工商業用戶、管網監測點、閥室等各類站點。遠程終端站完成對管網和站場的工藝過程、控制設備的數據采集、控制、天然氣流量計算等等。
　　(3)通信系統包括有線專線和無線CDMA/GPRS網絡，實現各站控系統和監測點PLC/RTU與調度中心大的通信，保證SCADA系統數據交換的實時性，使其及時、準確、可靠、協調、高效率的工作。
　　2、SCADA系統功能
　　SCADA系統主要功能包括：
　　(1)實時、準確的了解到每一個站場當前各種運行參數，必要時還可以實現現場閥門、調壓器等設備的遠程控制，為了城市燃?xì)獍踩⒂行У恼{(diào)度和輸配提供輔助。
(2)對管網關鍵點的運行狀況（如壓力、溫度、流量）能夠進行實時的監測，利用預置的報警值，可以實時地對監測設備及監控到的數據產生報警，預防或者提早發現安全隱患；
　　(3)根據系統保存的歷史數據，編制統計報表、繪制統計曲線等，幫助分析了解用戶用氣和管網運行規律。

燃?xì)釹CADA系統架構、功能及建設規劃（附SCADA系統結構圖）

　　燃?xì)釹CADA系統規劃及建設：
1、建設原則
　　深奧圖燃?xì)饽壳安扇〈髤^(qū)管理模式，各類信息系統建設的時候，根據實際情況，可采取區域中心部署部署。SCADA系統建設的時候，各成員公司可根據本公司的規模、資金投入、IT人員情況及大區網絡情況、大區其他成員公司的SCADA建設情況，可選擇自己公司獨立建設還是采取區域中心集中建設的模式。基本原則是：
　　(1)大型公司，可自行建設SCADA系統，系統建設之時，根據情況，對于重要站點，可考慮采用有線+無線的通訊方式，以應對突發事件導致網絡運營商服務中斷的情況。
　　(2)對于有多家分子公司的，可考慮建立分調度中心。
　　(3)對于某些小型公司，如果周邊兄弟公司已經建設成并且使用了SCADA系統，并且具備網絡及周邊兄弟公司SCADA系統具備擴容能力等相關條件，也可考慮掛接在兄弟公司的SCADA系統之下，作為其終端來建設，這樣投入較少。
　　(4)對于大區中有很大成員公司還沒有建設SCADA系統，如果各成員公司的網絡及其他相關條件具備。各成員公司可考慮一起建設SCADA系統，建立主調度中心和分調度中心。

燃?xì)釹CADA系統架構、功能及建設規劃（附SCADA系統結構圖）

　　2、管控措施
　　為了保證SCADA項目建設過程中滿足質量要求并符合深奧圖燃?xì)鈽?biāo)準，總部對成員企業SCADA系統建設主要通過以下方式進行管控：
　　(1)制定和下發SCADA系統技術標準和建設規范，并定期組織成員企業專家進行修訂完善，為成員公司項目規劃、建設和驗收提供標準和依據，確保項目質量。
　　(2)通過信息化項目立項審批等措施，對SCADA項目的資金預算、方案評審、招投標和驗收工作進行管控，了解現狀并發現問題。
　　(3)定期進行入圍供應商評審，增強其服務水平，并針對系統平臺軟件和終端硬件，邀請原廠家開展集中采購或則框架談判，降低系統建設成本。
　　總部通過上述措施逐步擴大系統在成員企業的覆蓋范圍，利用管網仿真等技術，實現SCADA系統和其他信息化系統的整合，提升系統的智能化和自動化。
　　了解完燃?xì)釹CADA系統架構、功能及建設規劃（附SCADA系統結構圖），尋求scada系統廠家推薦SCADA系統品牌廠家4008789055（Autower）深奧圖-深圳市奧圖威爾科技有限公司提供SCADA（數據采集與監控）系統、罐區SCADA監控系統、燃?xì)鈙cada系統、成品油庫區SCADA系統、化工倉儲SCADA系統等行業的scada控制系統。
